本發明涉及彈簧領域，尤其涉及對碟形彈簧結構的改進。
背景技術：
碟形彈簧簡稱碟簧，相較傳統的螺旋彈簧，因其負荷大，行程短，所需空間小，組合使用方便，維修換裝容易，經濟安全性高，且適用于空間小，負荷大之精密重機械。由于碟形彈簧通常套設在設備連接軸或模具模柄上，在高速?zèng)_壓或運動時，碟簧與碟簧之間產生振動，影響能量的釋放，且產生噪音。同時，碟簧瞬間受力，產生彈性變形后又瞬間復位，若沖裁力過大或碟簧有細小裂痕，則碟簧存在崩裂或崩斷的可能，影響作業安全。
技術實現要素：
本發明針對以上問題，提供了一種復位速度快，抗振效果好，碰撞振動分貝小，增強強度的新型碟形彈簧。
本發明的技術方案是：包括碟簧本體和至少兩組彈性層，所述碟簧本體設有同軸線的通孔，所述彈性層設于所述碟簧本體的頂面，相鄰所述彈性層之間設有連接通道，所述彈性層在所述彈簧本體的直徑方向上的兩側分別設有截面為L(zhǎng)形的固定橫條、且所述固定橫條與彈性層連為一體，所述碟簧本體上設有與所述固定橫條相適配的凹槽，所述固定橫條設于所述凹槽內；
所述通孔內側設有一對定位凹槽。
所述彈性層上設有若干散熱孔。
所述碟簧本體遠離中心軸的端面的底面為平面。
所述連接通道為一字型。
所述連接通道呈階梯型。
本發明在碟簧本體上設有彈性層，在碟簧本體相互撞擊時，有效減小噪音，使得碟簧本體受力后，彈性層起到連接、降低碟簧本體表面張力以及輔助碟簧本體復位的的作用，提高碟簧本體的強度、使用壽命及復位速度。相鄰彈性層之間設有連接通道，使得每個彈性層為一獨立個體，留有擴張空間，減小彈性層局部的受力，避免彈性層撕裂，且連接通道和散熱孔均起到散熱功效。
附圖說明
圖1是本發明第一種實施方式的結構示意圖，

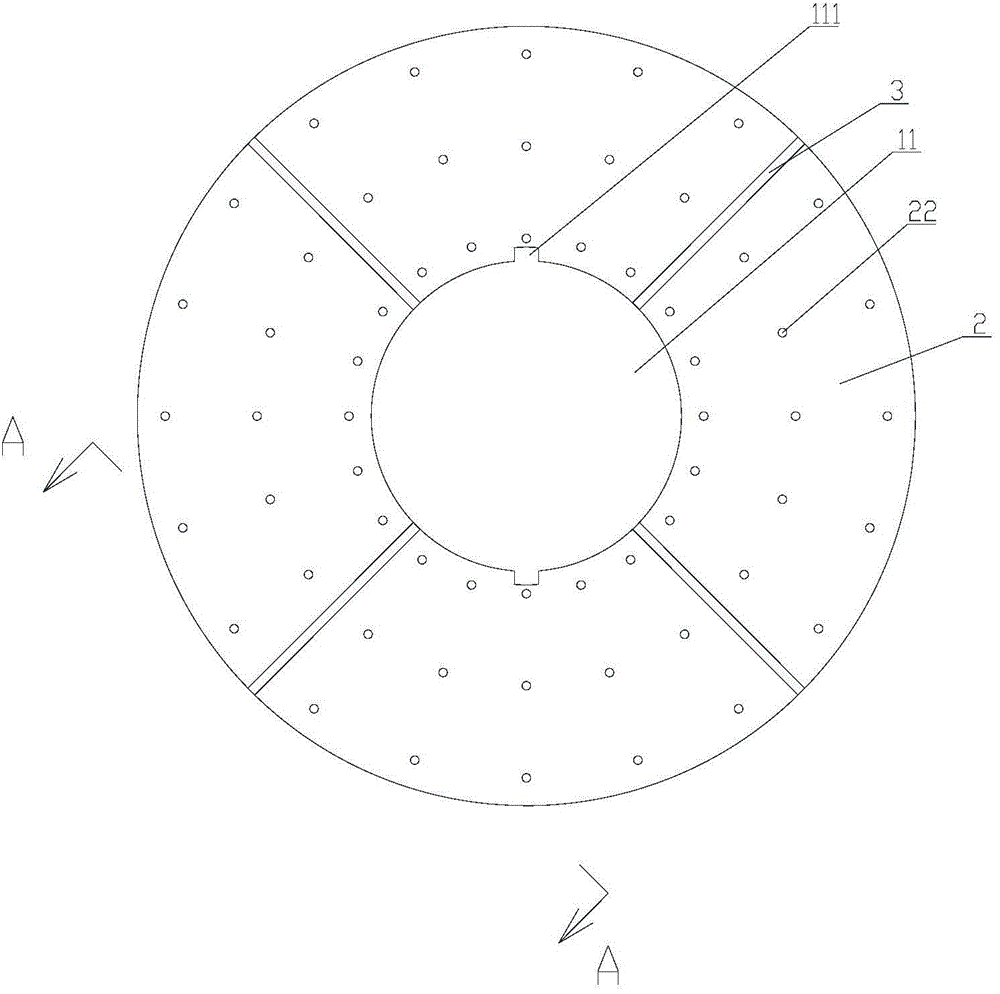

圖2是圖1的俯視圖，
圖3是圖2中A-A剖視圖，
圖4是圖3中I處局部放大示意圖，
圖5是本發明第二種實施方式的結構示意圖；
圖中1是碟簧本體，11是通孔，111是定位凹槽，12是凹槽，2是彈性層，21是固定橫條，22是散熱孔，3是連接通道。
具體實施方式
本發明如圖1-4所示，包括碟簧本體1和至少兩組彈性層2，所述碟簧本體1設有同軸線的通孔11，所述彈性層2設于所述碟簧本體1的頂面，相鄰所述彈性層2之間設有連接通道3，所述彈性層2在所述彈簧本體1的直徑方向上的兩側分別設有截面為L(zhǎng)形的固定橫條21、且所述固定橫條21與彈性層2連為一體，所述碟簧本體1上設有與所述固定橫條21相適配的凹槽12，所述固定橫條21設于所述凹槽12內，使得所述彈性層2能緊固在所述碟簧本體1上，避免因在高速?zèng)_壓、振動時，所述彈性層2脫落；
所述通孔11內側設有一對定位凹槽111，起導向作用，避免所述碟簧本體1在圓周方向上產生竄動。
所述彈性層2上設有若干散熱孔22，用于釋放振動撞擊產生的熱量。
所述碟簧本體1遠離中心軸的端面的底面為平面，使得組合使用時，相鄰兩個碟簧本體1之間為面面接觸，通過增大接觸面積，減小所述碟簧本體端面的受力，提高使用強度。
如圖2所示，所述連接通道3為一字型，便于加工。
本發明的第二種實施方式如圖5所示，所述連接通道3呈階梯型，使得相連兩個彈性層2之間互為交錯，增強連接效果。
技術特征：
1.一種新型碟形彈簧，其特征在于，包括碟簧本體和至少兩組彈性層，所述碟簧本體設有同軸線的通孔，所述彈性層設于所述碟簧本體的頂面，相鄰所述彈性層之間設有連接通道，所述彈性層在所述彈簧本體的直徑方向上的兩側分別設有截面為L(zhǎng)形的固定橫條、且所述固定橫條與彈性層連為一體，所述碟簧本體上設有與所述固定橫條相適配的凹槽，所述固定橫條設于所述凹槽內；
所述通孔內側設有一對定位凹槽。
2.根據權利要求1所述的一種新型碟形彈簧，其特征在于，所述彈性層上設有若干散熱孔。
3.根據權利要求1所述的一種新型碟形彈簧，其特征在于，所述碟簧本體遠離中心軸的端面的底面為平面。
4.根據權利要求1所述的一種新型碟形彈簧，其特征在于，所述連接通道為一字型。
5.根據權利要求1所述的一種新型碟形彈簧，其特征在于，所述連接通道呈階梯型。
技術總結
一種新型碟形彈簧。提供了一種復位速度快，抗振效果好，碰撞振動分貝小，增強強度的新型碟形彈簧。包括碟簧本體和至少兩組彈性層，所述碟簧本體設有同軸線的通孔，所述彈性層設于所述碟簧本體的頂面，相鄰所述彈性層之間設有連接通道，所述彈性層在所述彈簧本體的直徑方向上的兩側分別設有截面為L(zhǎng)形的固定橫條、且所述固定橫條與彈性層連為一體，所述碟簧本體上設有與所述固定橫條相適配的凹槽，所述固定橫條設于所述凹槽內，所述通孔內側設有一對定位凹槽。本發明在碟簧本體上設有彈性層，有效減小噪音，使得碟簧本體受力后，彈性層起到連接、降低碟簧本體表面張力以及輔助碟簧本體復位的作用，提高碟簧本體的強度、使用壽命及復位速度。
